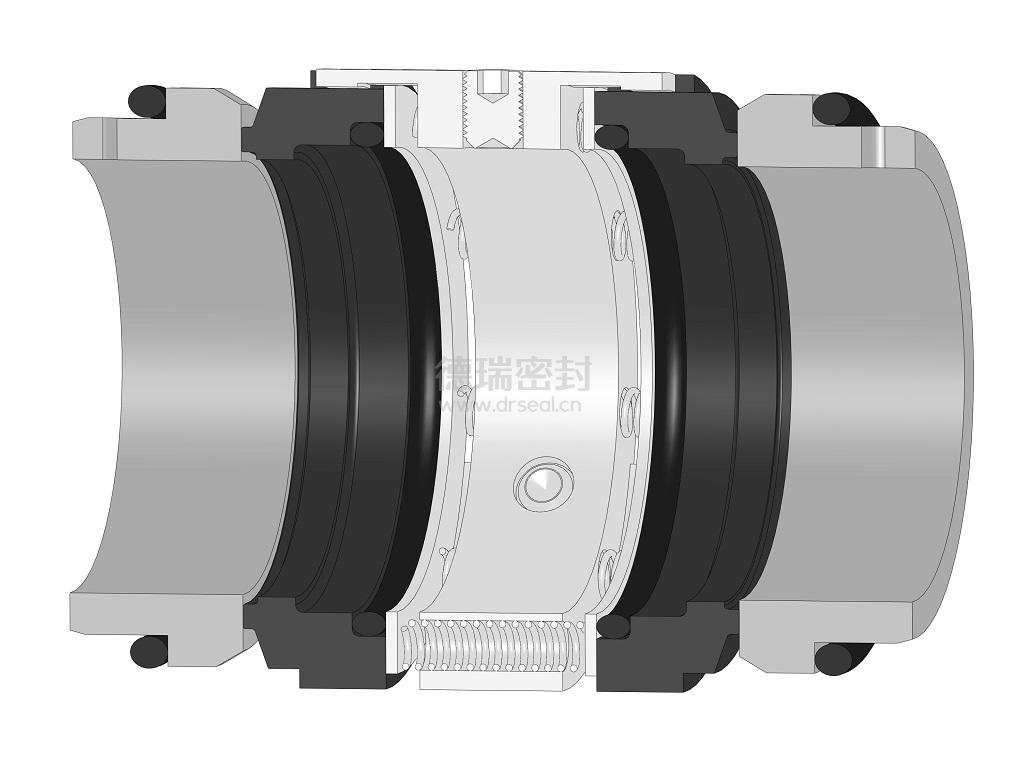

PM43型雙端面小彈簧機械密封產品信息

依據DIN24960、EN12756標準設計，可承受3.5MPa壓力。產品包含旋轉環、靜止環、輔助密封圈、補償組件、彈簧座等部件。

111

技術特點

1. 雙端面旋轉型彈簧機械密封，背對背布置；

2. 可根據工況環境選配高強度、高性能的密封材料，實現最佳性能；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 采用旋轉式多彈簧或波形彈簧設計，彈簧壓力均勻，保持密封端面貼合，保證密封效果；

5. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；

6. 傳動方式可靠，安裝便捷；

7. 任意旋向，有效避免人為失誤；

8. 產品設計符合DIN24960、EN12756標準。

典型應用

主要針對介質本身不能形成液膜的和輸送有毒、有害、易燃、易爆帶有旋轉軸的工況設備。

適用介質

適用于石油、化工溶液，弱酸、堿、鹽、制冷劑及含少量顆粒介質的溶液。

性能參數

- 壓 力：0~3.5MPa

- 溫 度：-50~220℃

- 線速度：≤20m/s

材料選擇

- 金屬材料:1Cr13、304、316L、2205、2507

- 彈性元件:316L、Hastelloy "C"

- 密封環：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEA L
