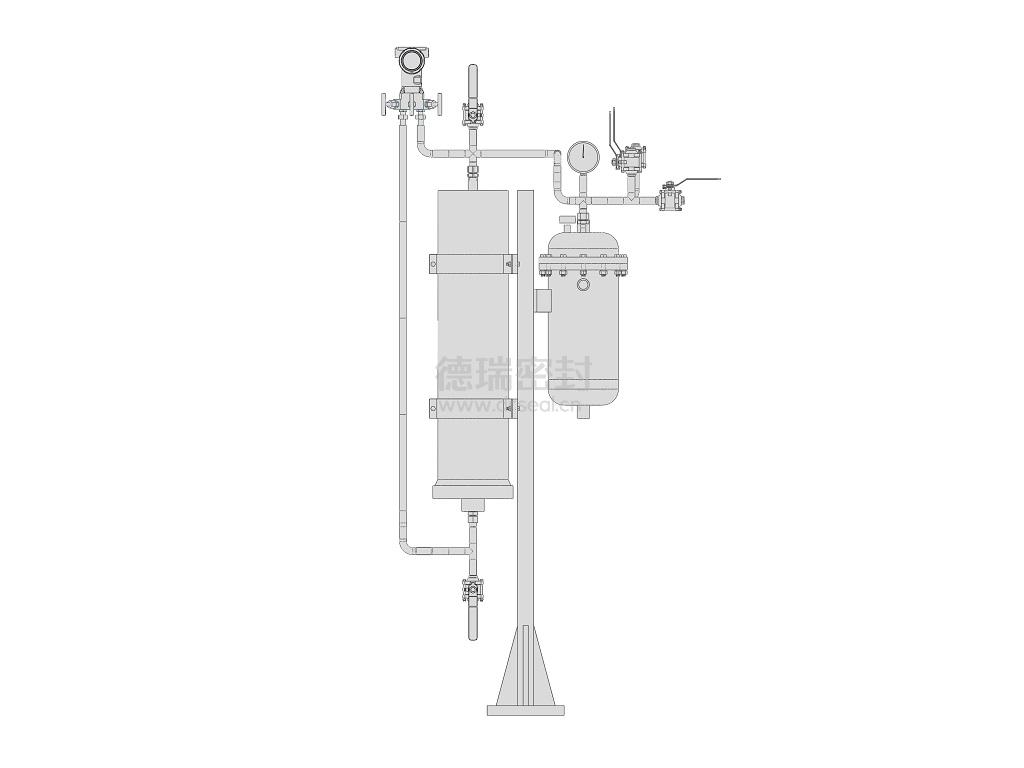

依據API682-Plan53C標準設計，本系統為帶壓隔離液存儲熱交換系統，能為密封提供清潔的隔離液，改善密封運行環境。主要包含管路接頭、活塞式蓄能器、換熱器、溫度計、壓力表、差壓變送器、球閥等部件。
1. 本系統用于不允許介質泄漏到大氣環境中的場合，適用于有毒、有害、不易揮發的工藝介質；
2. 采用外部氣源為活塞蓄能器加壓，再通過蓄能器維持隔離液壓力，防止加壓氣體和隔離液接觸，避免加壓氣體被隔離液吸收，減少了密封腔壓力波動，使密封可用于高壓操作工況；
3. 隔離液壓力高于密封腔壓力0.14～0.41MPa，存在微量隔離液泄漏到工藝系統的可能；
4. 活塞式蓄能器通過連接到密封腔的管線來檢測密封腔壓力，隔離液壓力參考密封腔壓力得到，所以系統是自動加壓的，當密封腔壓力變化時，隔離液壓力也產生相應的壓力波動；
5. 隔離液通過泵效環從密封腔流出，經過換熱器冷卻再循環到密封腔；
6. 系統帶排氣或排火炬設置；
7. 根據用戶工況和需求配壓力、液位、溫度等傳感器。
