DG822型離心壓縮機串聯式干氣密封產品信息
產品介紹
依據API617標準設計,密封為各類危險工藝介質工況的壓縮機而設計。可承受20MPa壓力,產品包含軸套、旋轉環、靜止環、前置阻封、輔助密封、補償組件、中間阻封、后置阻封、密封端蓋等部件。
依據API617標準設計,密封為各類危險工藝介質工況的壓縮機而設計。可承受20MPa壓力,產品包含軸套、旋轉環、靜止環、前置阻封、輔助密封、補償組件、中間阻封、后置阻封、密封端蓋等部件。
1. 可選擇單向或雙向旋轉的動壓槽設計;

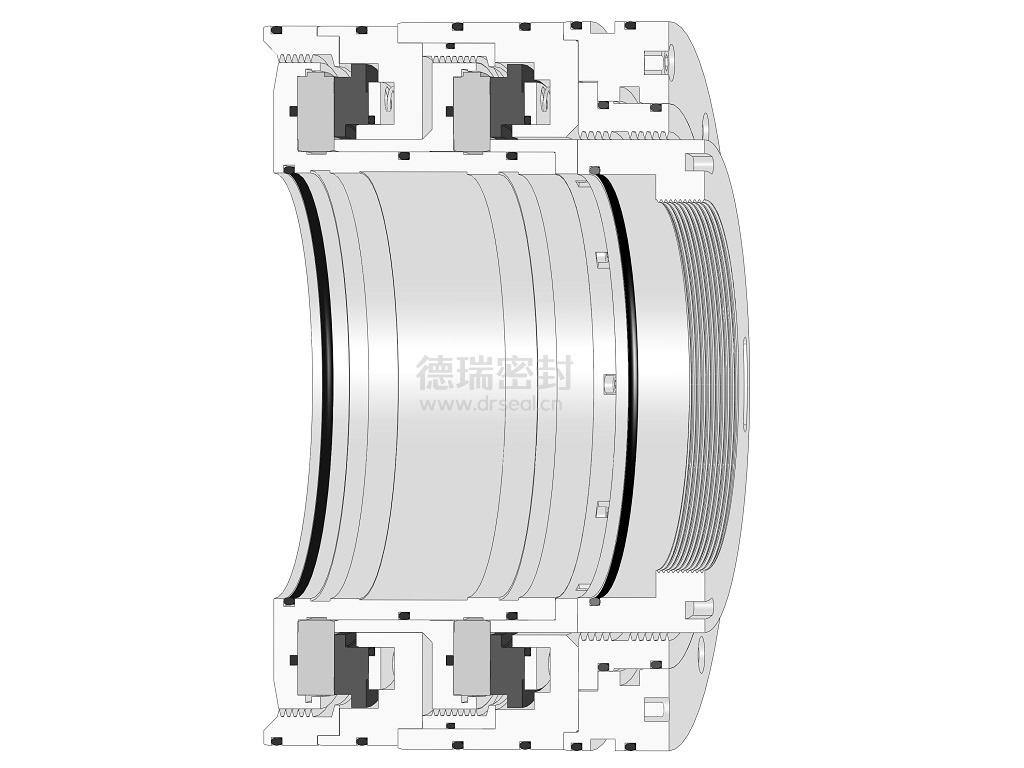

2. 結構上由兩組單端面干氣密封相同方向布置;
3. 介質側設計前置梳齒結構,可有效隔離污染的介質,使密封在清潔的環境中工作,延長密封使用壽命;
4. 一級密封氣(一般選用工藝氣)壓力高于介質壓力,一級泄漏為工藝氣和二級密封氣的混合氣,排放至火炬管線;
5. 設計中間隔離梳齒結構,二級密封氣(緩沖氣)通常選用低壓氮?dú)猓瑢?shí)現介質對大氣環境的零泄漏;
6. 二級泄漏為二級密封氣(緩沖氣)和隔離氣的混合氣,高空排放;
7. 大氣側配有梳齒或碳環隔離的氣密封保護,確保泄漏介質不會直接排放到環境中,同時防止軸承油污染密封端面;
8. 中間梳齒密封結構有效預防工藝介質向大氣側的泄漏,當一級密封失效時,二級密封可作為主密封使用;
9. 二級密封氣和隔離氣不會進入工藝系統;
10. 干氣密封的動靜環實現非接觸運行,使用壽命可達五年以上;
11. 適用范圍廣,安全系數高。
常用于各種危險工藝介質工況的壓縮機。
適用于天然氣、冷氣、乙烯、丙烯、氨、循環氣、合成氣等各種危險工藝介質。
- 壓 力:0~20.0 MPa
- 溫 度:-100~260℃
- 線速度:≤240 m/s
- 金屬材料:1Cr13、304、316L、2507、TA2
- 彈性元件:316L、Hastelloy "C"
- 密 封 環:SSiC、WC、Graphite
- 密 封 圈:FKM、FFKM、EPDM、NBR、OMNISEAL
方案選型:
常與德瑞設計生產的GCS822型干氣密封控制系統配套使用,保證密封的穩定運行。
可根據用戶工況和需求定制。
