DG820型離心壓縮機串聯式干氣密封產品信息

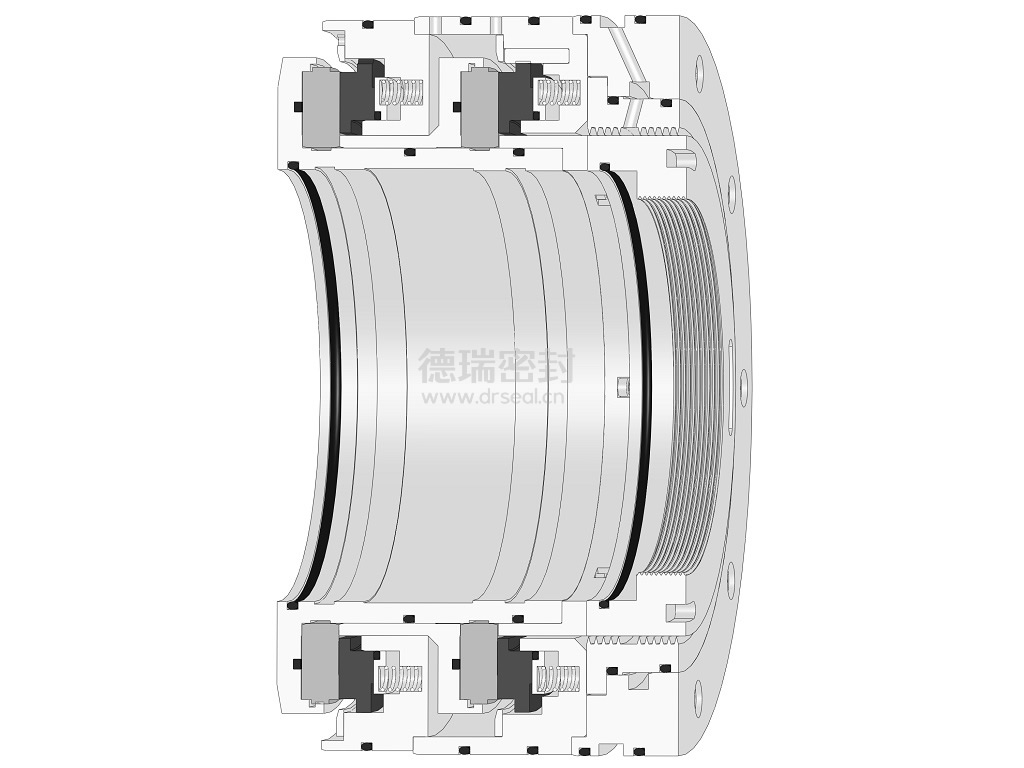

依據API617標準，為各類危險工藝介質工況的壓縮機而設計?？沙惺?0MPa壓力，產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、后置阻封、密封端蓋等部件。

111

技術特點

1. 可選擇單向或雙向旋轉的動壓槽設計；

2. 結構上由兩組單端面干氣密封相同方向布置，一級密封失效后二級密封可作為主密封，防止介質泄漏，保證壓縮機安全停機；

3. 一級密封氣（一般選用工藝氣）壓力高于介質壓力，一級泄漏為工藝氣和二級密封氣的混合氣，排放至火炬管線；

4. 二級密封氣（緩沖氣）通常采用低壓氮氣，實現介質對大氣環境的零泄漏；

5. 二級泄漏為二級密封氣（緩沖氣）和隔離氣的混合氣，高空排放；

6. 大氣側配有梳齒或碳環隔離的氣密封保護，防止泄漏介質直接排放到環境中，同時防止軸承油污染密封端面；

7. 二級密封氣和隔離氣不會進入工藝系統；

8. 干氣密封的動靜環實現非接觸運行，使用壽命可達五年以上；

9. 適用范圍廣，安全系數高。

典型應用

常用于各種危險工藝介質工況的壓縮機。

適用介質

適用于天然氣、冷氣、乙烯、丙烯、氨、循環氣、合成氣等各種危險工藝介質。

性能參數

- 壓 力：0~20.0 MPa

- 溫 度：-100~260℃

- 線速度：≤240 m/s

材料選擇

- 金屬材料：1Cr13、304、316L、2507、TA2

- 彈性元件：316L、Hastelloy "C"

- 密封環：SSiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案選型：

常與德瑞設計生產的GCS822型干氣密封控制系統配套使用，保證密封的穩定運行。

可根據用戶工況和需求定制。
