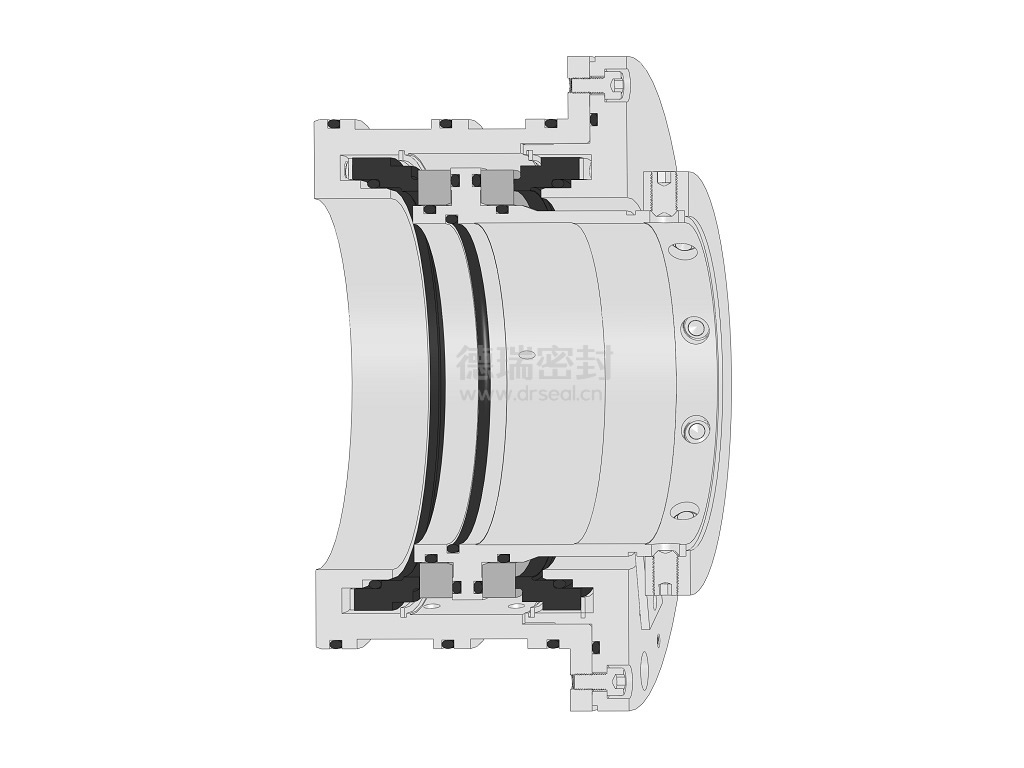

AHM203型螺桿機機械密封產品信息

依據API682標準,為螺桿壓縮機等旋轉設備而設計，可承受4MPa壓力。產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、密封端蓋、傳動組件等部件。

111

技術特點

1. 雙端面靜止型彈簧機械密封，面對面布置；

2. 采用高性能密封材料，實現最佳性能；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 靜止式多彈簧設計，追隨性好，減少了離心力對彈簧的影響，提升彈簧和密封的穩定性；

5. 采用大橫截面密封圈，有效降低堆積物對密封浮動性的影響；

6. 高可靠的傳動設計，在高硬度軸上也能有效防止軸套打滑；

7. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤。

典型應用

應用于烴類等易燃、易爆、高危險性的流體工況類設備，主要應用于螺桿壓縮機等旋轉設備。

適用介質

適用于石油、石化、化工行業，甲烷、丙烷、碳氫化合物等氣體介質。

性能參數

- 壓 力：0~4.0MPa

- 溫 度：-40~260℃

- 線速度：≤25m/s

材料選擇

- 金屬材料:304、316L、2205、2507

- 彈性元件:316L、Hastelloy "C"

- 密封環：SiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案選型：

需要隔離液系統或緩沖液系統為密封運行提高潤滑、冷卻，隔離液壓力一般高于腔體壓力0.14~0.41MPa。隔離液系統可選用Plan53A、53B、54沖洗方案。
