BPB61型單端面靜止型金屬波紋管密封產品信息
產品介紹

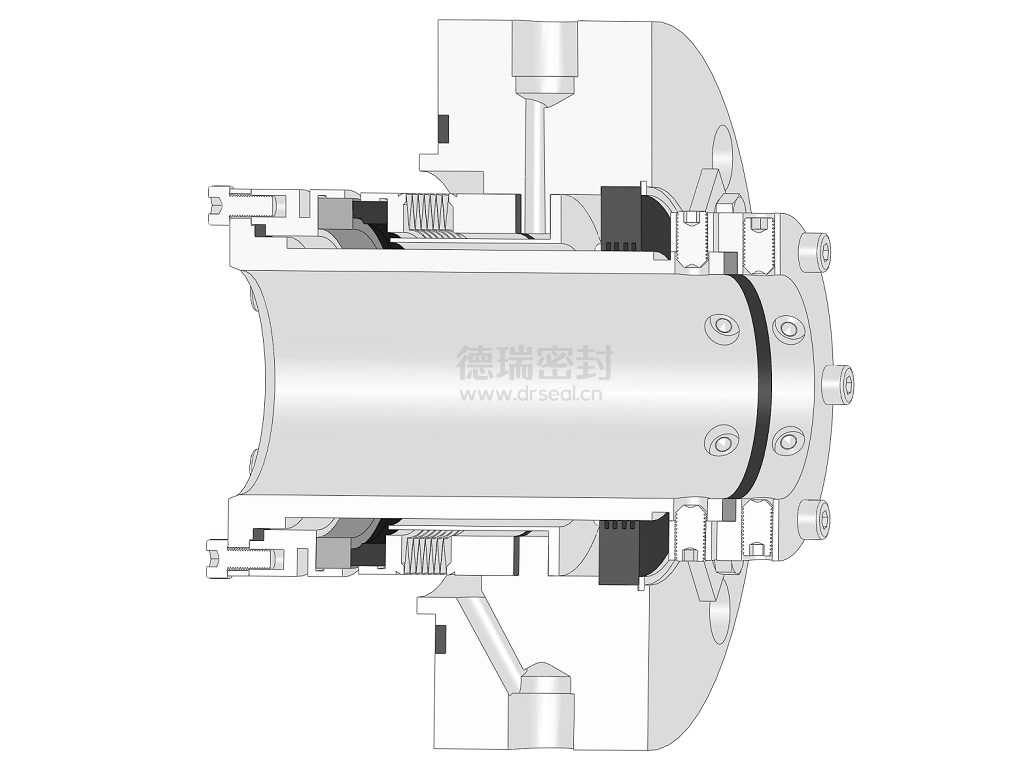

依據API682標準，為滿足API610腔體尺寸的設備而設計，可承受3.5MPa壓力，產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、密封端蓋、節流套、傳動組件等部件。
TEL: 028-85876090
Email: drseal@163.com
Product
依據API682標準，為滿足API610腔體尺寸的設備而設計，可承受3.5MPa壓力，產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、密封端蓋、節流套、傳動組件等部件。
1. 單端面靜止型金屬波紋管密封；
2. 高強度、高性能的密封材料，實現最佳性能；
3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；
4. 采用波紋管設計，減小端面載荷波動，確保密封的穩定和可靠；
5. 采用柔性石墨密封圈，耐溫高，能更好應對極端工況；
6. 固定節流套設計，可以保持密封腔壓力，減小密封泄漏；
7. 高可靠的傳動設計，有效防止打滑；
8. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤；
9. 產品設計符合API682標準，第2、3類別，布置方式1，C型結構；
10. 滿足API610腔體尺寸。
主要應用于輕微抽空、高速、高溫工況和石油、石化、化工行業，重油、烴類或其他高溫流體介質輸送的旋轉設備。
適用于石油、烴類、化工溶液，弱酸、堿、堿、鹽、制冷劑及含少量顆粒介質的溶液。
- 壓 力：0~3.5MPa
- 溫 度：-200~400℃
- 線速度：≤50m/s
- 金屬材料:304、316L、2205、2507
- 彈性元件:316L、Hastelloy "C"、TA2、Inconel 718
- 密 封 環：SiC、WC、Graphite
- 密 封 圈：Graphite
方案選型：
常用Plan21、32沖洗方案，隔離密封根據現場工況選配Plan62方案。
