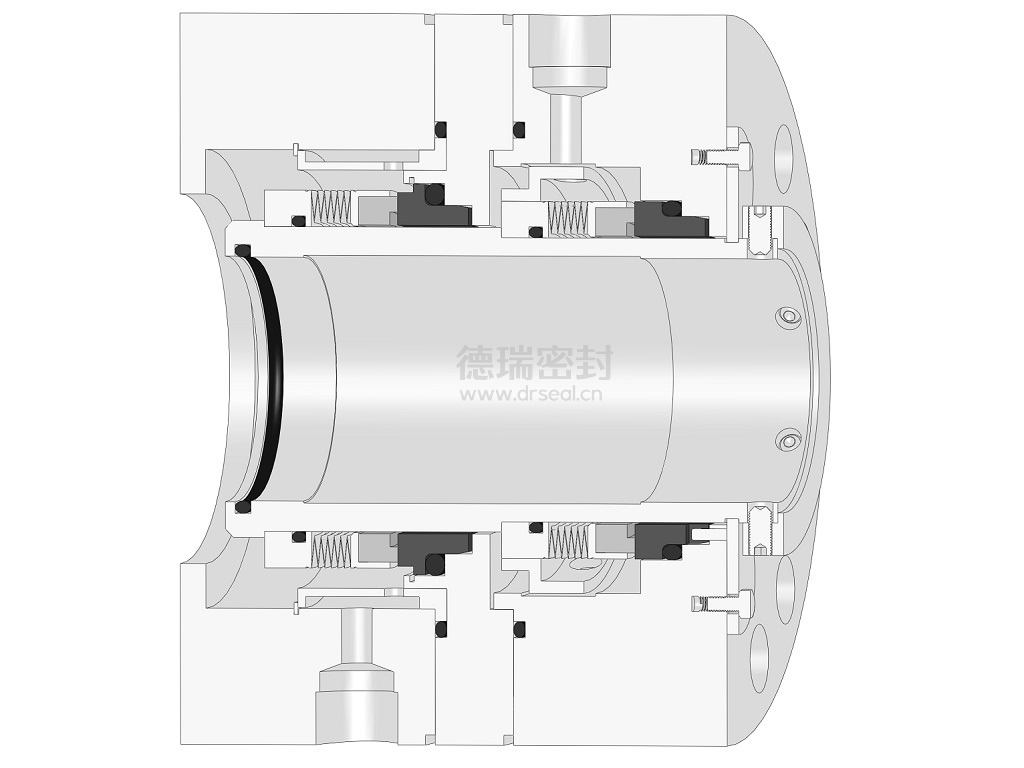

1. 無壓雙端面旋轉型金屬波紋管密封；

2. 面對背雙端面布置，高強度、高性能的密封材料，密封性能可靠；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 采用波紋管設計，減小端面載荷波動，確保密封的穩定和可靠；

5. 設計內部循環裝置，提高流體循環效率，改善密封工作環境；

6. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；

7. 高可靠的傳動設計，有效防止打滑；

8. 徑向尺寸小，結構緊湊，設備適用范圍廣；

9. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤；

10. 產品設計符合API682標準，第2、3類別，布置方式2，B型結構；

11. 滿足API610腔體尺寸。

主要應用于石油、化工類行業的泵類和其他高溫旋轉設備。

適用于石油、化工溶液，弱酸、堿、鹽、制冷劑及含少量顆粒介質的溶液。

- 壓  力：0~2.0MPa

- 溫  度：-40~200℃

- 線速度：≤25m/S

- 金屬材料:304、316L、2205、2507

- 彈性元件:316L、Hastelloy "C"、TA2、Inconel 718

- 密 封 環：SiC、WC、Graphite

- 密 封 圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案選型：

前端密封根據現場情況和介質溫度可選擇Plan02夾套冷卻和Plan32沖洗方案，外側密封一般情況采用Plan52方案也可選用Plan55方案，后端密封根據現場情況可選用Plan62方案。
